1 x PCIe x 16
1 x PCIe 4.0 x 16
1 x M.2
1 x PCIe 3.0 x 16
Maksymalna ilość urządzeń SATA
4
RAID
Tak
Szczegółowe dane o interfejsach dysków/napędów
Gniazda rozszerzeń
1 gniazdo PCI Express x16 (PCIEX16), zintegrowane z procesorem:
Procesory AMD Ryzen serii 9000/7000 obsługują tryb PCIe 5.0 x16
* Złącza M2B_CPU i M2C_CPU współdzielą przepustowość z gniazdem PCIEX16.
Gdy złącze M2B_CPU lub M2C_CPU jest zajęte, gniazdo PCIEX16 działa w trybie do x8.
Procesory AMD Ryzen 8000 Series-Phoenix 1 obsługują tryb PCIe 4.0 x8
Procesory AMD Ryzen 8000 Series-Phoenix 2 obsługują tryb PCIe 4.0 x4
(Gniazdo PCIEX16 obsługuje tylko kartę graficzną lub dysk SSD NVMe. Jeśli ma być zainstalowana tylko jedna karta graficzna, należy ją zainstalować w gnieździe PCIEX16.)
Chipset:
- 1 gniazdo PCI Express x16, obsługujące PCIe 4.0 i działające w trybie x4 (PCIEX4)
* Gniazdo PCIEX4 współdzieli pasmo ze złączem M2D_SB. Gniazdo PCIEX4 staje się niedostępne, gdy urządzenie zostanie zainstalowane w złączu M2D_SB.
- 1 x gniazdo PCI Express x16, obsługujące PCIe 3.0 i działające z szybkością x2 (PCIEX2)
Interfejs pamięci masowej
1 x złącze M.2 (M2A_CPU), zintegrowane z procesorem, obsługujące gniazdo 3, klucz M, typ 25110/22110/2580/2280 SSD:
Procesory AMD Ryzen serii 9000/7000 obsługują dyski SSD PCIe 5.0 x4/x2
Procesory AMD Ryzen serii 8000-Phoenix 1 obsługują dyski SSD PCIe 4.0 x4/x2
Procesory AMD Ryzen serii 8000-Phoenix 2 obsługują dyski SSD PCIe 4.0 x4/x2
2 x złącza M.2 (M2B_CPU, M2C_CPU), zintegrowane z procesorem, obsługujące gniazdo 3, klucz M, typ 22110/2280 Dyski SSD:
Procesory AMD Ryzen serii 9000/7000 obsługują dyski SSD PCIe 5.0 x4/x2
* Złącza M2B_CPU i M2C_CPU stają się niedostępne, gdy używany jest procesor AMD Ryzen serii 8000-Phoenix 1/Phoenix 2.
1 złącze M.2 (M2D_SB), zintegrowane z chipsetem, obsługujące gniazdo 3, klucz M, typ 22110/2280 PCIe 4.0 x4/x2 SSD
4 złącza SATA 6 Gb/s Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci masowej NVMe SSD
* RAID 5 jest dostępny tylko w procesorach AMD Ryzen serii 9000.
Obsługa RAID 0, RAID 1 i RAID 10 dla urządzeń pamięci masowej SATA
Grafika
Zintegrowany procesor graficzny ze wsparciem AMD Radeon Graphics + kontroler ASMedia USB4:
- 2 x porty USB4 USB Type-C, obsługujące wyjścia wideo USB4 i DisplayPort oraz maksymalną rozdzielczość 3840x2160@240 Hz
* Obsługa wersji DisplayPort 1.4 i HDR.
Zintegrowany procesor graficzny ze wsparciem AMD Radeon Graphics:
- 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1, HDCP 2.3 i HDR.
** Obsługa natywnych portów zgodnych z HDMI 2.1 TMDS.
- 1 x przedni port HDMI, obsługujący maksymalną rozdzielczość 1920x1080@30 Hz
* Obsługa wersji HDMI 1.4
(Specyfikacja grafiki może się różnić w zależności od obsługi procesora.) Obsługa do czterech wyświetlaczy jednocześnie.
Dźwięk wysokiej rozdzielczości
2/4/5.1/7.1-kanałowy
* Funkcjonalność gniazda audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1-kanałowy, należy uzyskać dostęp do oprogramowania audio w celu uzyskania ustawień audio.
Obsługa wyjścia S/PDIF
Interfejs sieciowy
1 x 10/100/1000/2500 Mbit/s
Wi-Fi 802.11a/b/g/n/ac/ax
Bluetooth
LAN
Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication module
MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)
WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
BLUETOOTH 5.4
Support for 11be 160MHz wireless standard
Realtek Wi-Fi 7 RTL8922AE (PCB rev. 1.1)
WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
BLUETOOTH 5.4
Support for 11be 160MHz wireless standard
Porty USB na tylnym panelu
12
Porty USB do wyprowadzenia z płyty
7
Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1
6
Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2
3
FireWire (IEEE 1394)
Nie
Port / Złącze COM
Nie
Port / Złącze LPT
Nie

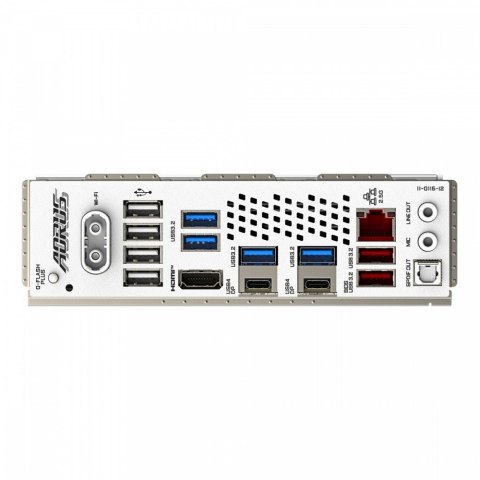

Złącza zewnętrzne
1 x Przycisk Q-Flash Plus
2 x SMA
1 x HDMI
1 x RJ-45
1 x S/PDIF
4 x USB 2.0
4 x USB 3.0
2 x USB 3.1
2 x USB4 Typ-C

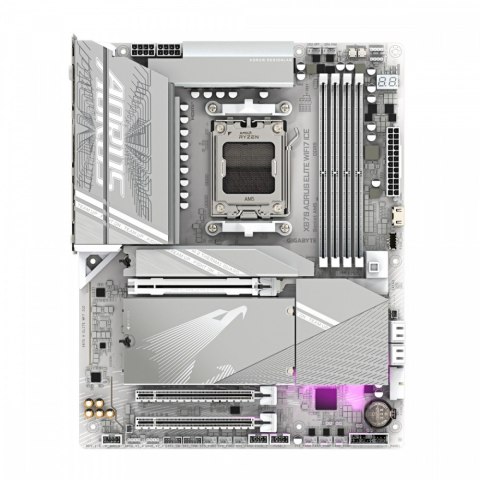

Złącza dostępne na płycie
3 x Adresowalna dioda LED
1 x 4pin wentylator procesora chłodzenie cieczą
4 x 4pin wentylator obudowy
2 x 4pin wentylator obudowy chłodzenie cieczą
2 x 8pin 12V zasilanie
1 x 4pin wentylator procesora
1 x Przycisk zasilania
1 x Przycisk reset
1 x Zworka reset
2 x Czujnik temperatury
1 x Czujnik hałasu (Noise detection header)
1 x Taśma LED RGB
1 x Przedni panel audio
1 x Zworka Clear CMOS
1 x 24pin ATX zasilanie
4 x M.2
4 x SATA III 6Gb/s
2 x USB 2.0/1.1
1 x USB 3.0
1 x USB C
1 x HDMI
1 x TPM
1 x System panel (front)
Funkcje specjalne
Wsparcie dla GIGABYTE Control Center (GCC)
* Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Obsługiwane funkcje każdej aplikacji mogą się również różnić w zależności od specyfikacji płyty głównej.
